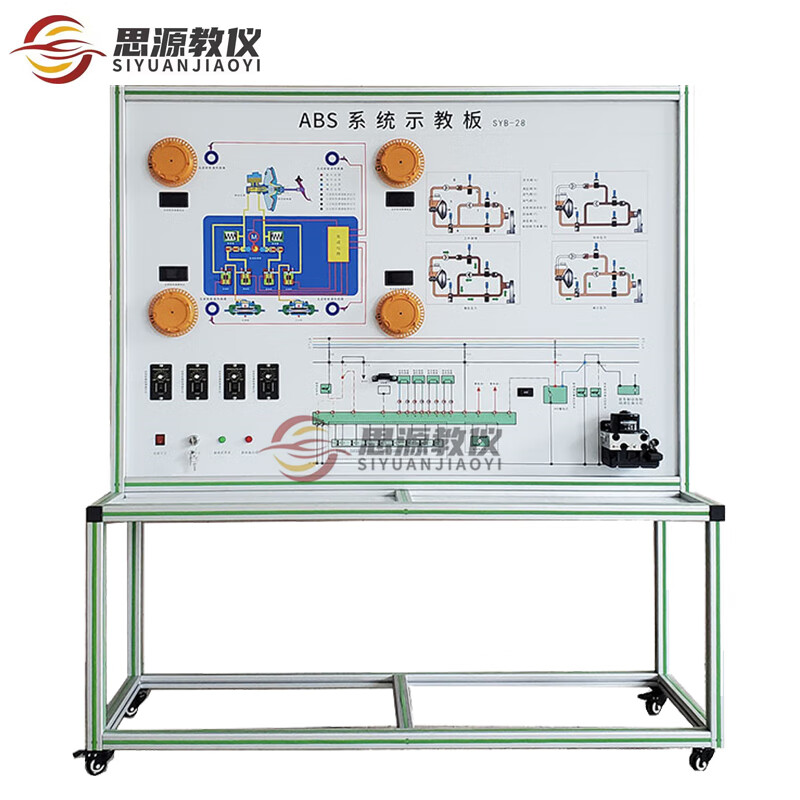

车辆ABS制动系统示教板

品牌：思源教仪

型号：SYB-28

产品简介：汽车ABS制动系统示教板选用大众ABS电路系统材料为基础制作，模拟汽车行驶与制动，演示ABS电路系统的工作过程；本示教板功能齐全、操作方便、安全可靠。

结构组成：

ABS控制单元、ABS电磁阀总成、轮速传感器、制动开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。

功能特点：

1.面板上绘有完整的ABS电路系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压、电阻、频率等。

2.操纵开关及按钮，可真实演示ABS电路系统的工作过程。

3.数显表显示各传感器信号电压值。

4.发光二极管显示电磁阀状态。

5.故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6.底架部分采用实验桌，台面保留30cm宽空间，方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

7.装有诊断座，可读取故障码与数据流等。

技术参数：

外形尺寸：1340mm×550mm×1850mm(长×宽×高);

电源：220V交流电压；工作电压：12V直流电压；工作
