装载机液压传动实验台

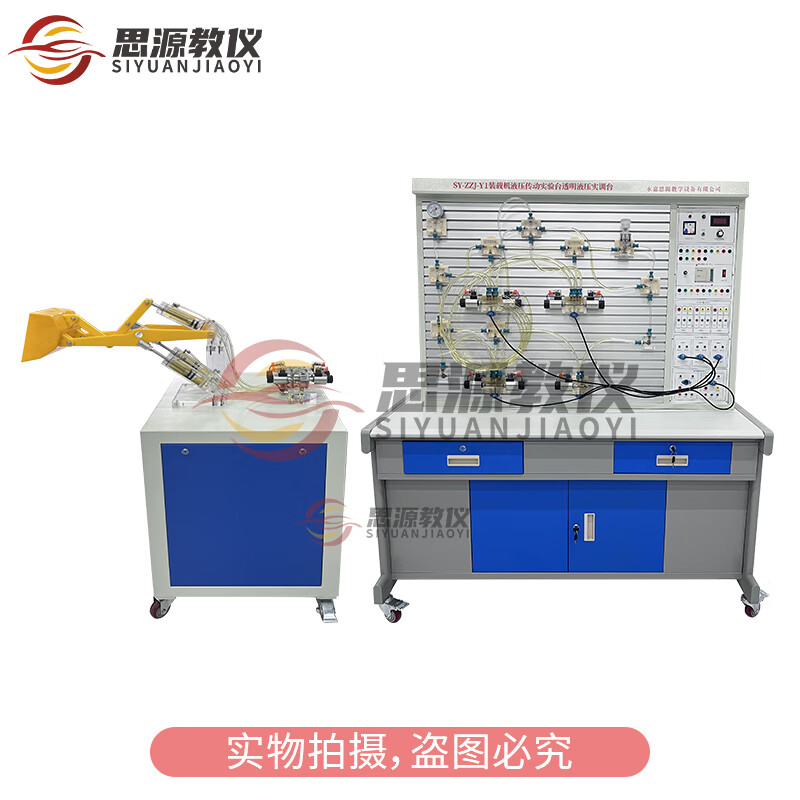

思源教仪SY-ZZJ-Y1装载机液压传动实验台透明液压实训台

品牌：思源教仪

型号：SY-ZZJ-Y1

概述：

装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压装载机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实验台设备。

技术参数

1、电源：AC220V 50HZ

2、直流电源输入AC220V输出DC24V/3A

3、可编程控制器(PLC):三菱FX1S-20MR主机12输入8输出(继电器输出方式)

4、液压实验泵电机功率：250W,调速范围0-1500r/min,液压泵工作时噪声≤58dB演示实验油路液流要求压力仅需0.5-1.3Mpa(油泵最高压力：Pma=.5Mpa)

5、电磁换向阀：AC24V吸力3Mpa

6、实验桌外型尺寸：1500mm×700mm×1750mm

7、实验台外形尺寸：730mm×700mm×1350mm

主要特点：

1、装载机仿真教学实验台主要由实验桌、控制实验台、装载机实验台、液压元件和电器控制器件等组件组成。

2、装载机仿真教学实验台是将液压叉车的结构原理能够搬到课堂上学习的一种现代化教学产品，装载机机身采用进口透明有机玻璃制作，耐腐蚀，抗磨性能好，长久不变色，透明直观，演示效果逼真。

3、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表
