驾校验收及教学用汽车程控电教板(全套)
型号：SY-JPDJB2000型
产品简介：
本品采用铝合金框架，表面采用彩色有机玻璃压模成型，线路流向灯光演示，程控教鞭控制，转动式字幕显示。
规格：1200×800×200mm；电源：12V直流电源。
使用方法：将板面电线接在电源箱的12V直流电源上(红色为十级)将教鞭插入孔内(电源指示灯亮)，按下教鞭上按钮开关即可演示。
结构特点：
1、电动程序控制电路；
2、每块电教板的板面一侧都有屏幕显示；
3、板面机械部分采用半立体彩色有机玻璃用模具一次成型铸成；
4、可自动控制每块电教板工作原理的演示，彩灯逐点闪烁显示各系统的油路、电路、水路、气压等工作原理，可快慢调节，演示时机械部分、灯光部分、仪表部分都同步工作。
全套组成:
| 货号 | 产品名称 | 规格（mm） | 单位 | 备 注 |
| 501 | 机械式汽油喷射系统 | 800×1200 | １件 | 可演示6种情况 |
| 502 | 桑塔纳电控汽油喷射系统 | 800×1200 | １件 | 可演示11种情况 |
| 503 | 桑塔纳电控汽油供给系 | 800×1200 | １件 | 可演示7种情况 |
| 504 | 桑塔纳电控电子点火系 | 800×1200 | １件 | 可演示9种情况 |
| 505 | 桑塔纳发动机冷却系工作原理 | 800×1200 | １件 | 可演示4种情况 |
| 506 | 桑塔纳发动机润滑系工作原理 | 800×1200 | １件 | 可演示5种情况 |
| 507 | 桑塔纳变速器动力传递线路 | 800×1200 | １件 | 可演示各档啮合传递线路 |
| 508 | 桑塔纳液压制动系 | 800×1200 | １件 | 可演示真空助力前后制动工作情况 |
| 509 | 桑塔纳离合器工作原理 | 800×1200 | １件 | 可演示接合、分离情况 |
| 510 | 电动汽油泵和机械汽油泵工作原理 | 800×1200 | １件 | 可演示电动式机机械工作原理 |

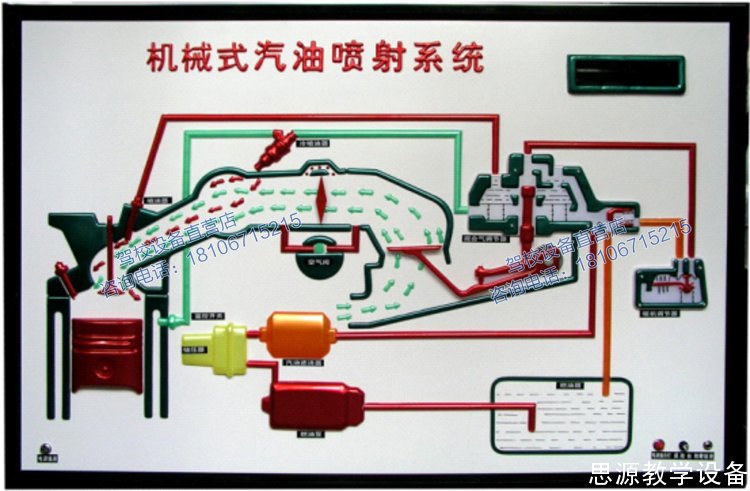

机械式汽油喷射系统

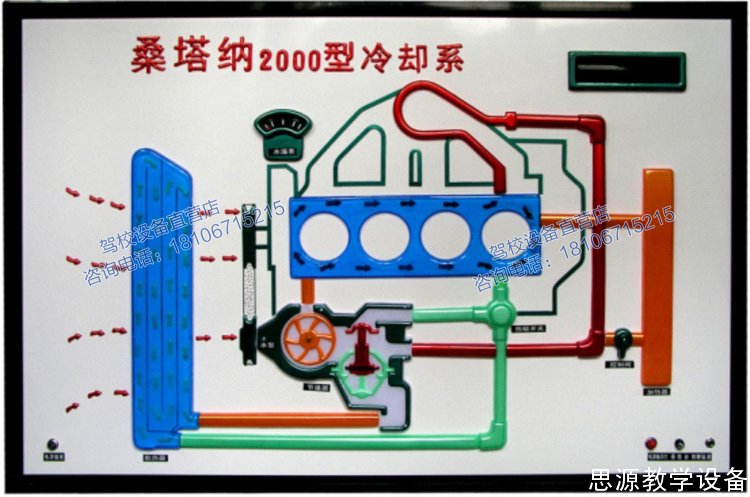

桑塔纳发动机冷却系工作原理

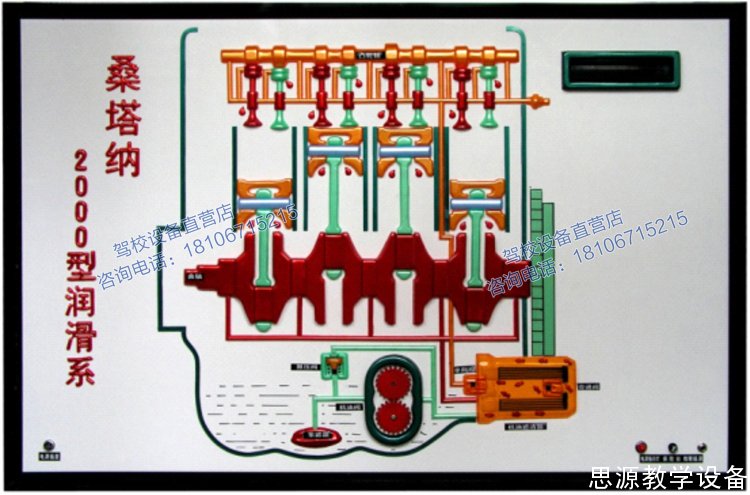

桑塔纳发动机润滑系工作原理

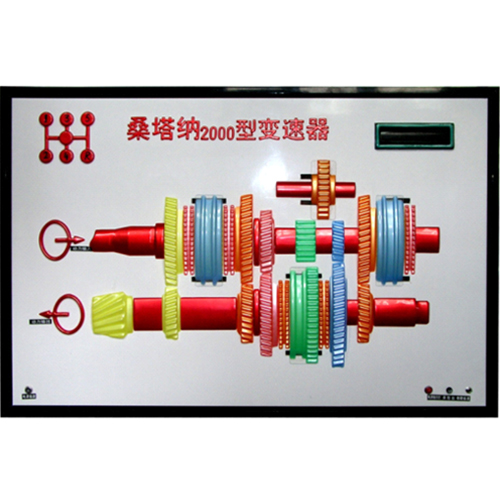

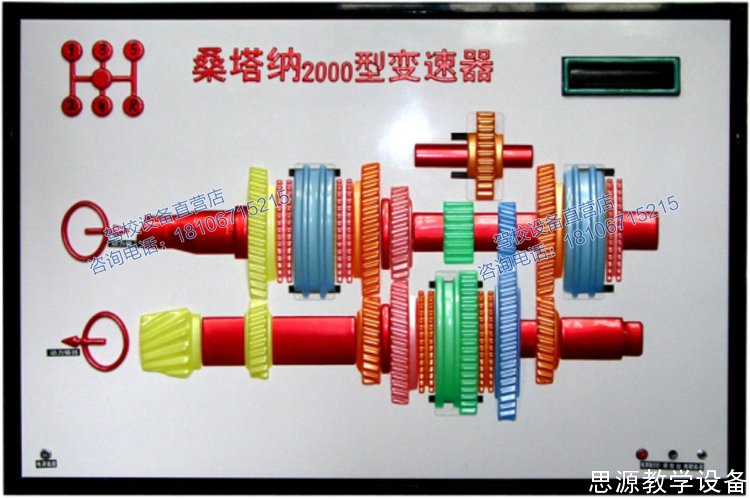

桑塔纳变速器动力传递线路

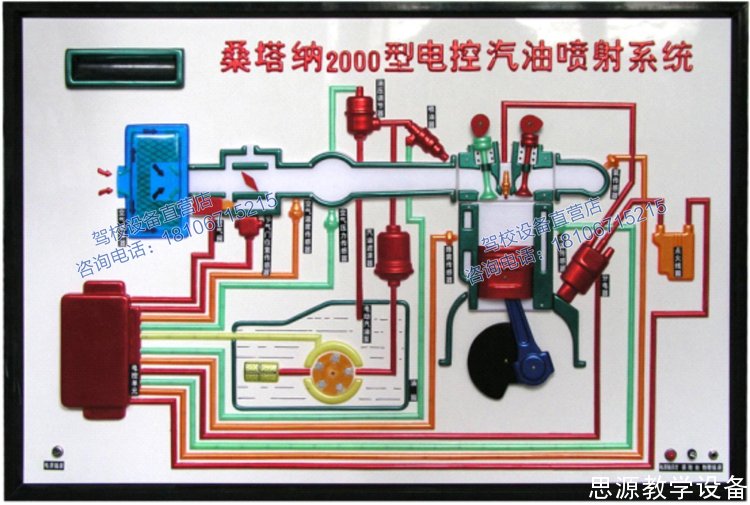

桑塔纳电控汽油喷射系统

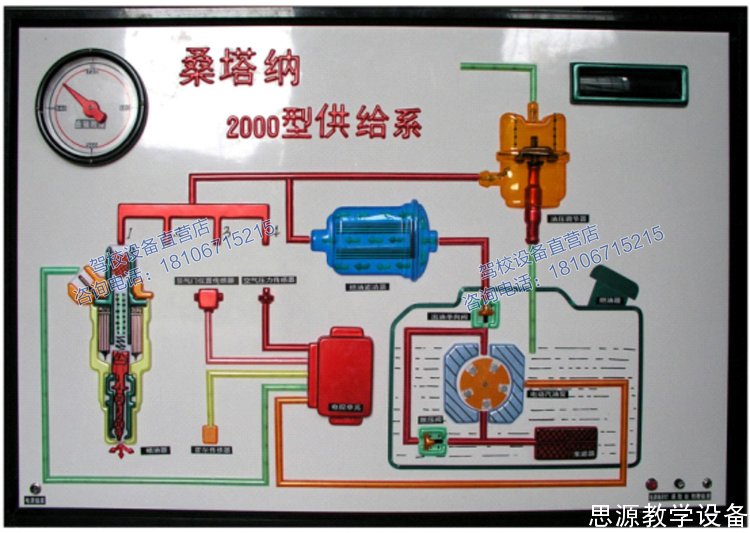

桑塔纳电控汽油供给系

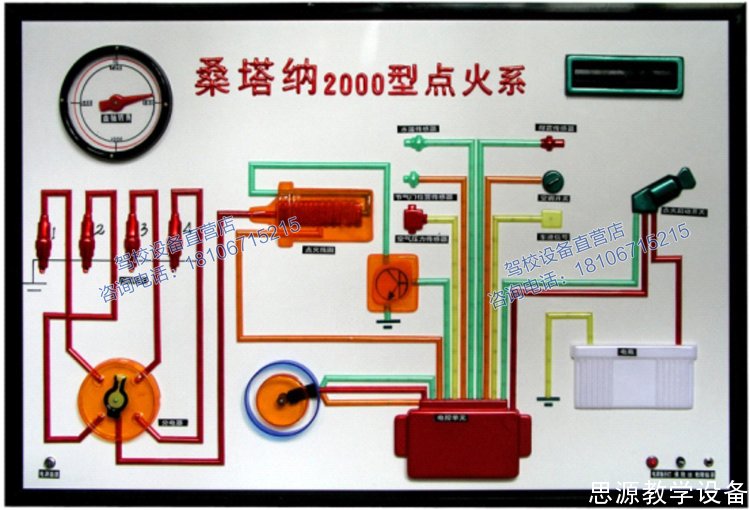

桑塔纳电控电子点火系

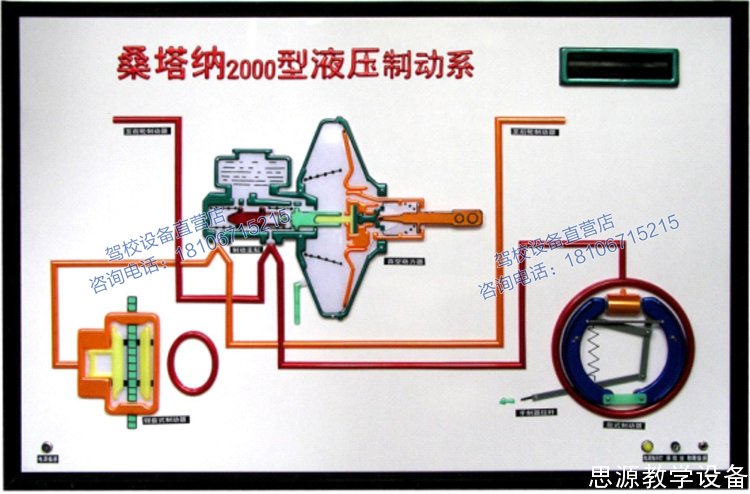

桑塔纳液压制动系

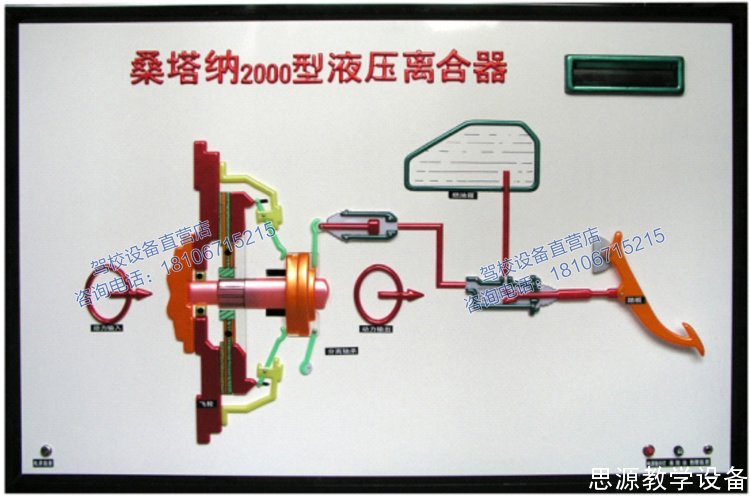

桑塔纳离合器工作原理

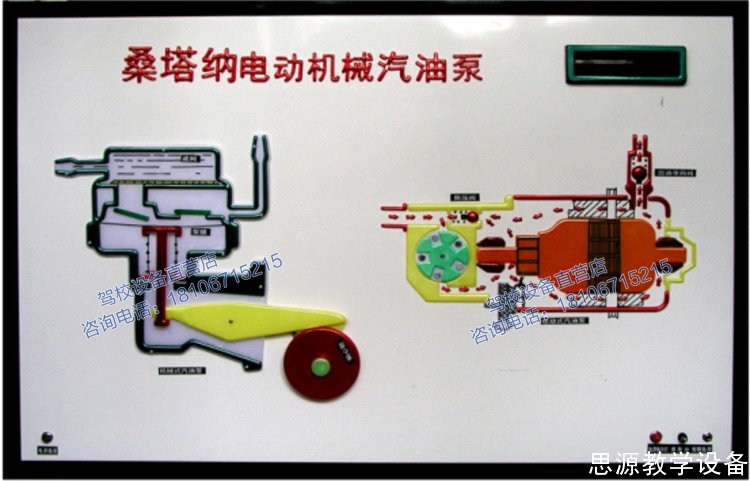

电动汽油泵和机械汽油泵工作原理
