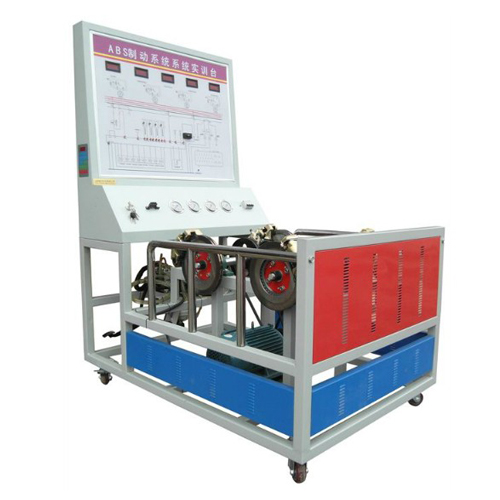

ABS制动系统实训台

ABS制动系统实训台
产品型号：SYB-11
主要参数：
系统电压：DC 12V                电机功率：2.2KW
使用电压：AC 380V               工作温度：-40℃～50℃
整机重量：200kg                 外形尺寸：1300*900*1600mm
性能特点：
1、装备博世MK20型ABS电控系统（制动总泵、ABS泵总成、真空助力泵、后羊角总成、前羊角总成、轮速传感器、传动轴）、380V调速电机驱动；
2、实验项目：ABS系统无故障时， ABS起作用，制动踏板有反弹，处于防抱死状态；ABS系统有故障时， ABS不起作用，制动踏板不反弹，处于常规制动状态；
3、各轮具有制动压力监控表，在做制动实验时可以观察各制动分缸压力的变化；
4、教学面板安装有完整的彩色电控系统元件结构图、电路工作原理图、ECU端子功能指示等，方便老师更加直观的讲解系统知识；
5、电控系统检测功能：教学面板安装有电脑引出端子，可使用万用表和示波器检测各传感器和执行器电阻、电压、频率、波形；
6、框架采用标准型材焊接而成，表面经抛光打磨后进行高温喷塑，耐油耐划耐腐蚀性强；
7、实训台底座部分带自锁脚轮装置，方便随时移动；
8、实训台配备有点火开关、防护网等安全保护装置，方便切断总电源和进行安全防护；
9、配备设备使用说明书，说明书的内容包括设备的日常维护、维修资料、故障设置资料、操作规范、操作流程、操作注意事项等；
10、装备无线网络型教学实训考核系统，可以让学生进行排除故障的实战演练，也可以对学生进行故障排除能力的实战式考核，教师可以设置考核题目、考核时间，对学生的考核成绩可以进行统计打印。
