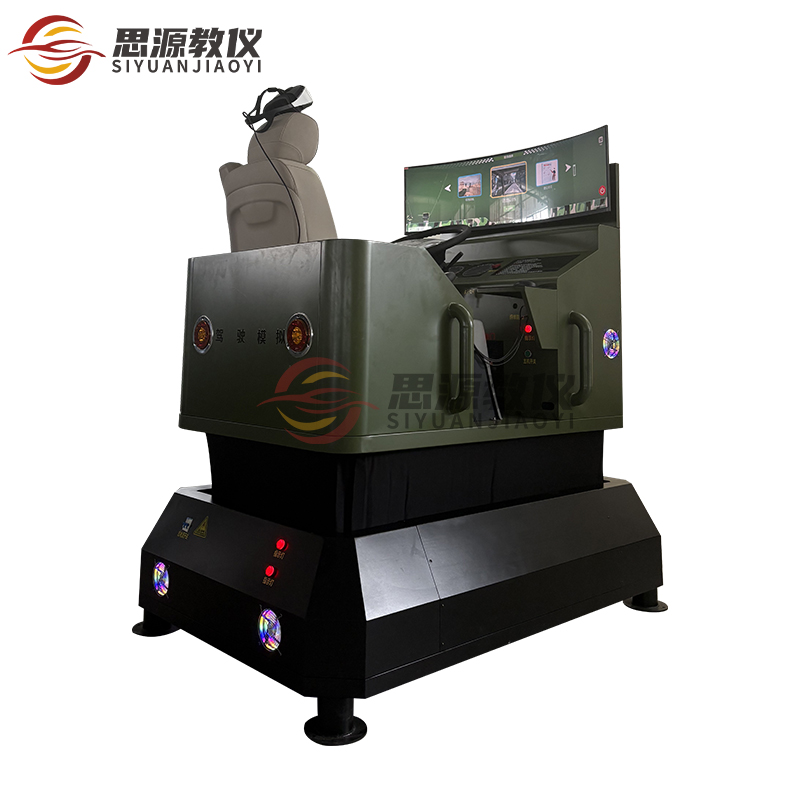

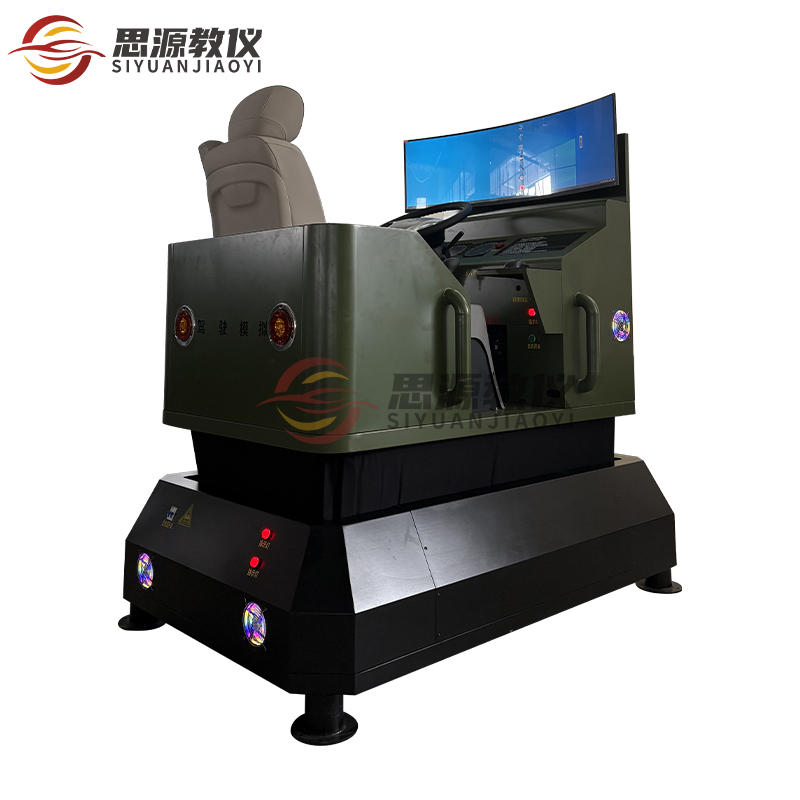

动感VR曲屏模拟器

品牌:思源教仪

型号:SY-MN-13

一、技术参数

l 尺寸：长1900×宽1250×高1900mm

l 搬入口宽:1250mm

l 显示器：49寸

l 电力消耗：1.5kW

l 工作电压：AC220V±50HZ

l 工作温度：-10℃~40℃

l 相对湿度：20％-90％

显示器49寸联屏幕显示器分辨率

二、座舱配置：

1. 座舱舱体：单座位，外壳采用全钢结构，外观简洁大方、时尚亮丽。布局、内部环境与实装一致。

2. 转向机构全钢材质，位置、力感、行程、颜色与实装一致。

3. 组合开关包括转向灯、远近关灯、喇叭、雨刮器、车辆启动等开关。

4. 档位外罩采用坚固一体仿真中央通道，具有真车实感。

5. 变速机构全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

6. 传感器：方向盘（霍尔感应器），油离刹（霍尔感应器），排除因为温度等外部因素造成的干扰，是数据更准确。

7. 方向盘：根据用户需求车型，实装件。

8. 油门全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

9. 离合器全钢材质尺寸、位置、力感、行程、颜色等与实装一致。配合变速机构，模拟与真车一致换挡效果。

10. 制动踏板全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

11. 驻车制动全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

12. 汽车座椅：奔驰真车座椅，有标准三点式安全带。

13. 驾驶视景显示屏：多屏拼接形成驾驶视角,总分辨率5760*1080 [FHD]。

14. 电脑配置（与驾驶模拟器配套使用，一体化内嵌于模拟器内）。

三、动感平台：

l 有效负载:500kg

l 总载荷：700kg（含上平台及铰链）

l 功率：2.25kw

l 电源：AC220V

l 响应频率：0.1HZ～10HZ

l 噪音(分贝)：小于65db。

l 平台系统一次连续工作时间不低于24小时。

l 连续工作8小时无故障。

l 在电压220V，波动范围：-10%～+10%情况下，能够正常工作。

l 电源波动超过±20%或突然断电，能够安全恢复初始状态。

l 能与驾驶舱体牢固连接。

电动缸配置参数：

1、滚珠丝杆导程：5mm；

2、额定转速负载：3000转/分；

3、单缸连续推力：2000N；

4、单缸速度：168mm/s；

5、单缸最大速度：200mm/s；

6、上、下连接方式：上关节轴承，下轴承座；

7、电缸齿轮减速比：1：1；

8、单缸有效行程：100mm

伺服控制器配置参数：

1、MDBOX三合一集成控制器 1个

2、伺服电机1000w  3个

3、泄放电阻 100W50欧 1个

4、三自由度加密狗1个

三自由度运动能力指标（不限制情况下）：

四、驾驶模拟器系统：

系统有启动、熄火、转向、离合、制动等操作响应功能，为学兵驾驶训练提供一个较真实驾驶模拟环境。

l 训练功能

具备符合大纲规定课目的驾驶模拟训练功能。

l 自检功能

具备系统自检功能。

l 引导提示功能

在训练模式下可开启和关闭该功能，开启状态下对错误操作可进行文字和语音提示。
