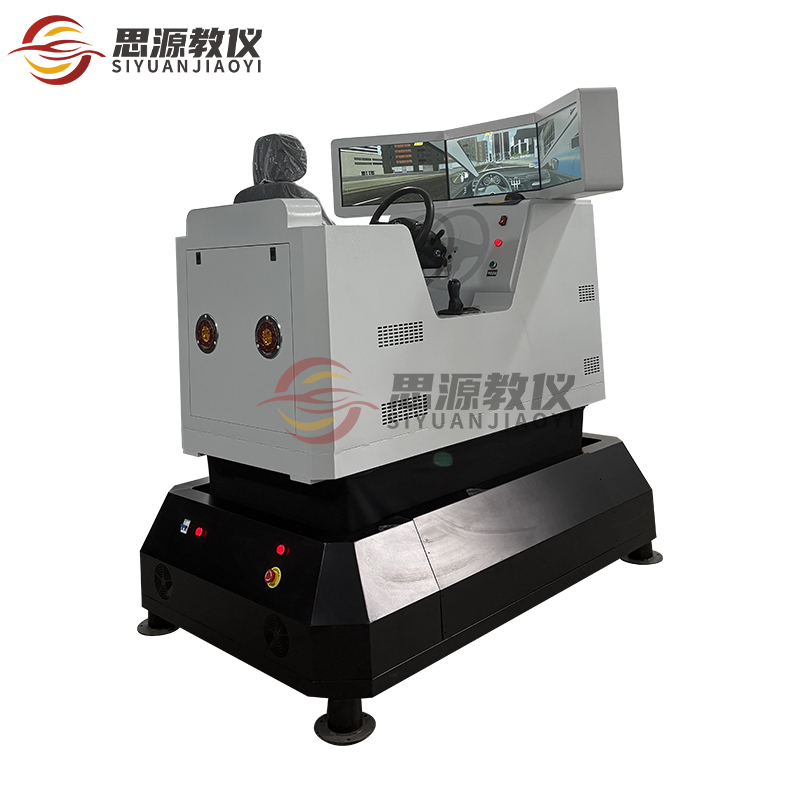

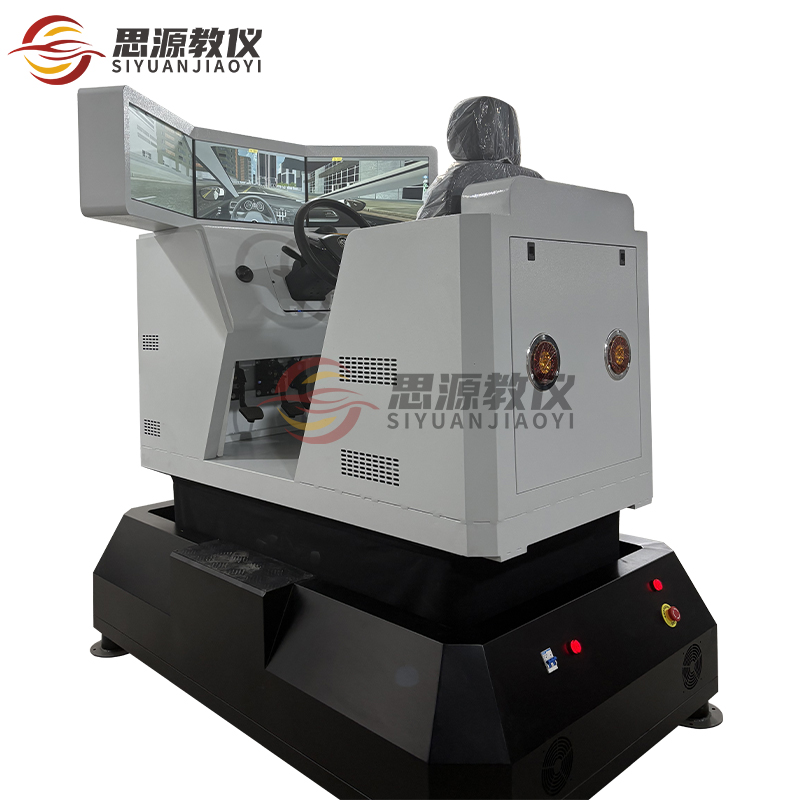

白色三屏动感模拟器

品牌:思源教仪

型号:SY-MN-012

一、技术参数：

l 尺寸：长1900宽1250高1950mm

l 搬入口宽:1250mm

l 显示屏：24寸*3

l 电力消耗：1.5kW

l 工作电压：AC220V±50HZ

l 净重：约183kg

l 工作温度：-10℃~40℃

l 相对湿度：20％-90％

显示器24寸*3联屏幕显示器分辨率

二、座舱配置

1. 座舱舱体：单座位，座舱外壳材质与框架采用全钢结构，外观简洁大方、时尚亮丽。

2. 转向机构模拟真车方向机总成构建；

3. 档位外罩采用坚固一体中央通道，具有真车实感。

4. 变速器：采用实车变速箱原理，可分为手动挡和自动挡。

5. 传感器：方向盘（霍尔感应），油离刹（霍尔感应器），排除因为温度等外部因素造成的干扰，是数据更准确。

6. 方向盘：高仿真方向盘，模拟真实。

7. 油门硬塑材质尺寸、位置、力感、行程、颜色等与实装一致。

8. 离合器全钢材质尺寸、位置、力感、行程、颜色等与实装一致。配合变速机构，模拟与真车一致换挡效果。

9. 制动踏板全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

10. 驻车制动全钢材质尺寸、位置、力感、行程、颜色等与实装一致。

11. 汽车座椅：有标准三点式安全带。

12. 其他部件：左转向灯、右转向灯、应急灯、喇叭、点火开关、总电开关、雨刷、远光灯、近光灯。

13. 驾驶视景显示屏：三块高清24寸，显示驾驶视角

14. 高性能主机（与驾驶模拟器配套使用，一体化内嵌于模拟器内）。

三、动感平台：

l 有效负载:500kg

l 总载荷：700kg（含上平台及铰链）

l 功率：2.25kw

l 电源：AC220V

l 响应频率：0.1HZ～10HZ

l 噪音(分贝)：小于65db。

l 平台系统一次连续工作时间不低于24小时。

l 连续工作8小时无故障。

l 在电压220V，波动范围：-10%～+10%情况下，能够正常工作。

l 电源波动超过±20%或突然断电，能够安全恢复初始状态。

l 能与驾驶舱体牢固连接。

电动缸配置参数：

1、滚珠丝杆导程：5mm；

2、额定转速负载：3000转/分；

3、单缸连续推力：2000N；

4、单缸速度：168mm/s；

5、单缸最大速度：200mm/s；

6、上、下连接方式：上关节轴承，下轴承座；

5、电缸齿轮减速比：1：1；

6、单缸有效行程：100mm

伺服控制器配置参数：

1、MDBOX三合一集成控制器 1个

2、伺服电机750w  3个

3、泄放电阻 100W50欧 1个

4、三自由度加密狗1个

三自由度运动能力指标（不限制情况下）：

三、汽车驾驶模拟器配置清单
