品牌:思源教仪
型号SY-XGP-01
一、技术参数
l 尺寸：长1550宽830高1680mm
l 净重：185kg
l 搬入口宽:1250mm
l 电力消耗：2.5kW
l 工作电压：AC220V±50HZ
l 工作温度：-10℃~40℃
l 相对湿度：20％-90％
l 显示器32寸屏幕显示器

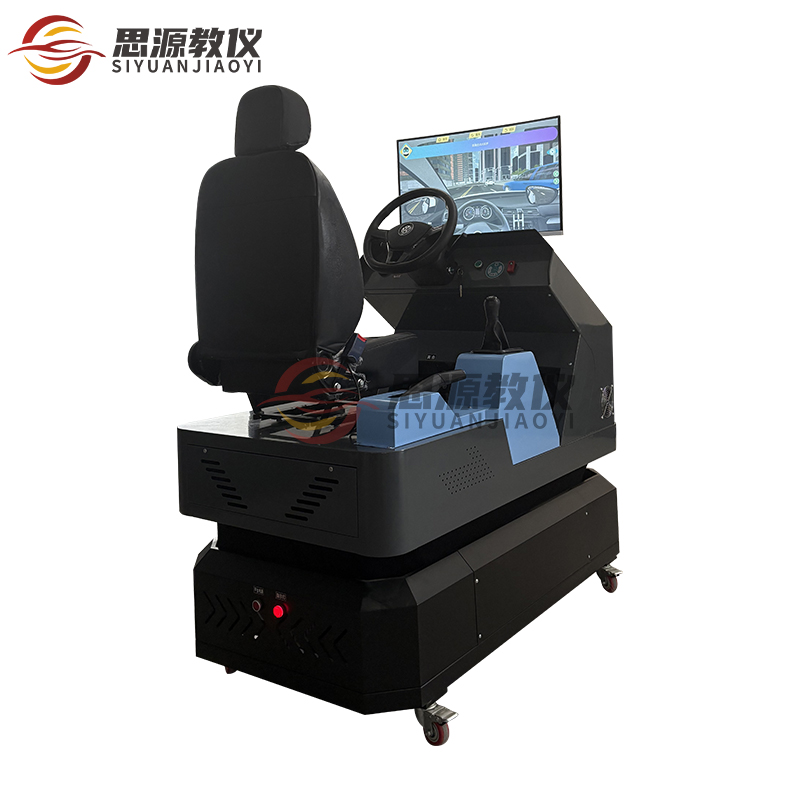

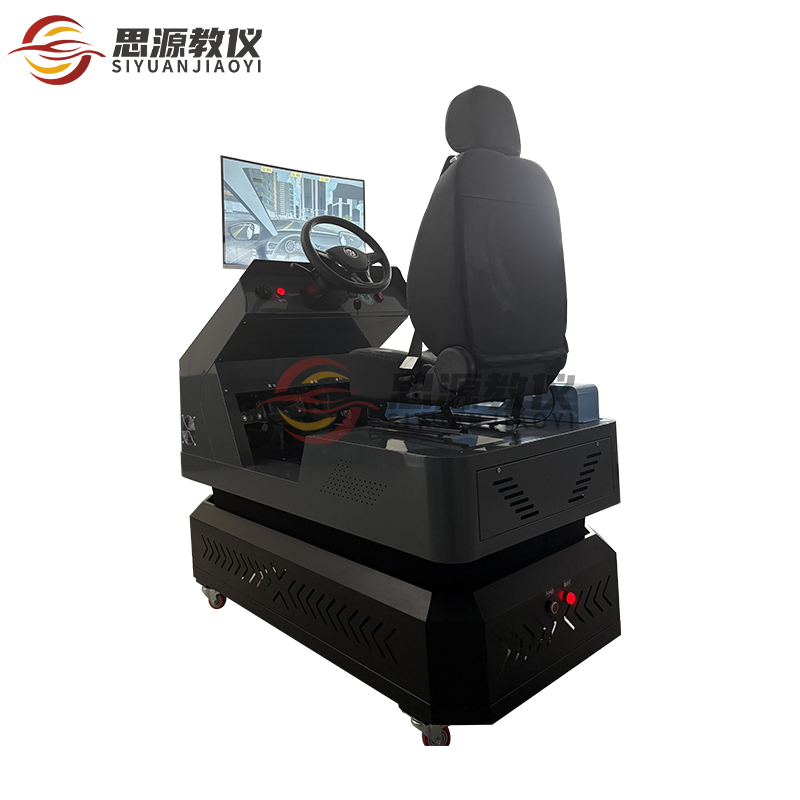

汽车驾驶模拟器配置清单
序号 | 名称 | 数量 | 备注 |
1 | 主体框架 | 1套 | 全钢 |
2 | 主机 | 1套 | 电脑 |
3 | 显示器 | 1台 | 32寸 |
4 | 鼠标 | 1套 | 标配 |
5 | 软键盘 | 1套 | 标配 |
6 | 耳机/音响 | 1套 | 标配 |
7 | 方向盘 | 1个 | 标配 |
8 | 组合开关 | 1个 | 标配 |
9 | 座椅及头枕 | 1套 | 标配 |
10 | 档位手动 | 1个 | 标配 |
11 | 手刹 | 1套 | 标配 |
12 | 仿真转向系统 | 1套 | 标配 |
13 | 离合器踏板 | 1套 | 标配 |
14 | 制动踏板 | 1个 | 标配 |
15 | 油门踏板 | 1个 | 标配 |
16 | 标准安全带 | 1个 | 标配 |
17 | 仪表盘 | 1套 | 标配 |
18 | 喇叭按钮 | 1套 | 标配 |
19 | 点火开关 | 1个 | 标配 |
20 | 雨刮器开关 | 1个 | 标配 |
21 | 远近光灯开关 | 1个 | 标配 |
22 | 信号灯开关 | 1个 | 标配 |
23 | 驻车制动操作装置 | 1个 | 标配 |
24 | 汽车驾驶模拟器培训软件 | 1套 | 标配 |
25 | 插座 | 1套 | 标配 |
二、动感平台：
l 有效负载:500kg
l 总载荷：700kg（含上平台及铰链）
l 功率：2.25kw
l 电源：AC220V
l 响应频率：0.1HZ～10HZ
l 噪音(分贝)：小于65db。
l 平台系统一次连续工作时间不低于24小时。
l 连续工作8小时无故障。
l 在电压220V，波动范围：-10%～+10%情况下，能够正常工作。
l 电源波动超过±20%或突然断电，能够安全恢复初始状态。
l 能与驾驶舱体牢固连接。
电动缸配置参数：
1、滚珠丝杆导程：5mm；
2、额定转速负载：3000转/分；
3、单缸连续推力：2000N；
4、单缸速度：168mm/s；
5、单缸最大速度：200mm/s；
6、上、下连接方式：上关节轴承，下轴承座；
7、电缸齿轮减速比：1：1；
8、单缸有效行程：150mm
伺服控制器配置参数：
1、MDBOX三合一集成控制器 1个
2、伺服电机750w 3个
3、泄放电阻 100W50欧 1个
4、三自由度加密狗1个
三自由度运动能力指标（不限制情况下）：
自由度 | ≮位移 | ≮速度 | ≮加速度 | 重复精度 | 定位精度 |
俯仰 | +/-10° | 0-30°/s | 0-60°/s2 | 0.03° | 0.01° |
侧倾 | +/-10° | 0-30°/s | 0-60°/s2 | 0.03° | 0.01° |
升幅 | +/-100mm | 0～150mm/s | ±0.4g | 0.1mm | 0.05mm |
三、座舱配置：
1. 座舱舱体：单座位，外壳采用全钢结构，外观简洁大方、时尚亮丽。布局、内部环境与实装一致。
2. 转向机构全钢材质，位置、力感、行程、颜色与实装一致。
3. 组合开关包括转向灯、远近关灯、喇叭、雨刮器、车辆启动等开关。
4. 档位外罩采用坚固一体仿真中央通道，具有真车实感。
5. 变速机构全钢材质尺寸、位置、力感、行程、颜色等与实装一致。
6. 传感器：方向盘（霍尔感应器），油离刹（霍尔感应器），排除因为温度等外部因素造成的干扰，是数据更准确。
7. 方向盘：根据用户需求车型，实装件。
8. 油门全钢材质尺寸、位置、力感、行程、颜色等与实装一致。
9. 离合器全钢材质尺寸、位置、力感、行程、颜色等与实装一致。配合变速机构，模拟与真车一致换挡效果。
10. 制动踏板全钢材质尺寸、位置、力感、行程、颜色等与实装一致。
11. 驻车制动全钢材质尺寸、位置、力感、行程、颜色等与实装一致。
12. 汽车座椅，有标准三点式安全带。
13. 驾驶视景显示屏：高清32寸显示驾驶视角,总分辨率1920×1080 [FHD]。
